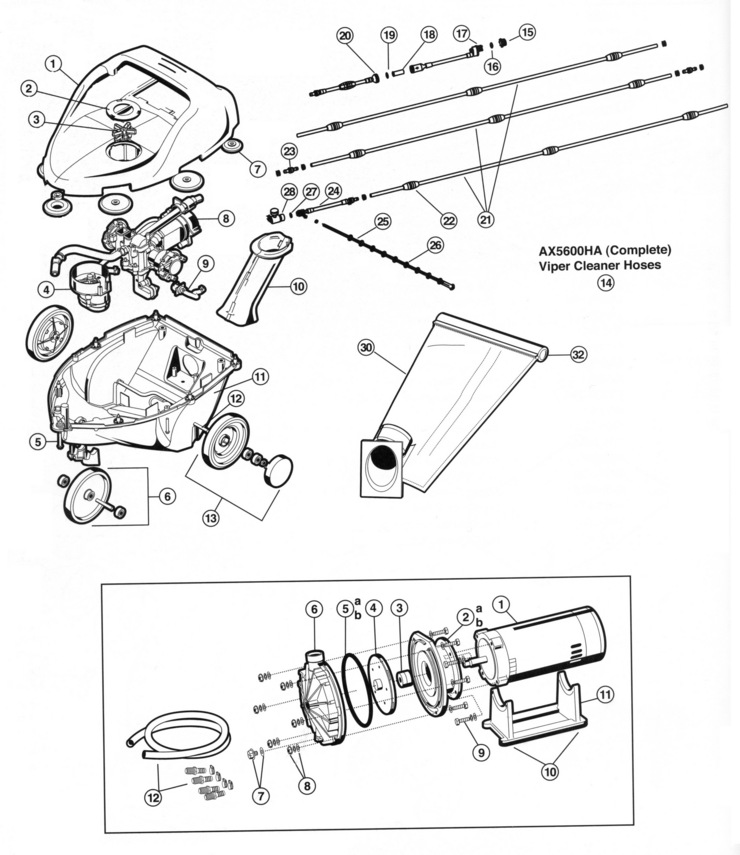

Here is the schematic view you requested:

Category: Automatic Cleaners
Manufacturer name: Hayward
Model Name: Viper

Hayward Viper replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

1

AX5060M Motor (3/4 HP 60 cycles) Yes 1 Day(s) $249.23

1

AX5500TA Deck (w/Wing and Cam Cap) Yes 1 Day(s) $127.49

2a

AX5060B Seal Plate (prior to 2004) No N/A N/A N/A

2b

AX5060B2 Seal Plate (2004 ad beyond) Yes 1 Day(s) $33.48

2

AX5501F Cam Cap Yes 1 Day(s) $8.53

3

AX5003M Cams (3 pack) Yes 1 Day(s) $7.98

3

SPX1250XZ2C Spring Seal w/Seat Yes 1 Day(s) $19.60

3

AX5003M Cams (3 pack) Yes 1 Day(s) $7.98

3

SPX1250XZ2C Spring Seal w/Seat Yes 1 Day(s) $19.60

4

AX5500GA Gearbox (w/Cams, Hose and Ties) Yes 1 Day(s) $42.70

4

AX5060C Impeller Assembly Yes 1 Day(s) $20.34

5

AX5010D4 Screws (5 pack) Yes 1 Day(s) $3.99

5b

AX5060J Ribbon Gasket (2004 and beyond) Yes 1 Day(s) $8.96

5

AX5010D4 Screws (5 pack) Yes 1 Day(s) $3.99

6

AX5009C Front Wheel (w/Shaft and Bearings) Yes 0 Day(s) N/A N/A

6

AX5060A Volute 3/4 NPT-F Yes 1 Day(s) $33.34

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

SPX1700FG Pipe Plug w/Gasket Yes 1 Day(s) $2.48

7

AX6000D Soft Rollers (7 pack w/Bearing) Yes 1 Day(s) $17.72

8

AX5500MA Manifold Assembly No N/A N/A N/A

8

AX5060Z2A1 Nut, Bolt and Washer Kit (6 pack) Yes 1 Day(s) $5.38

9

AX5060RSA1 Motor Bolt w/Washer Kit (4 pack) Yes 1 Day(s) $7.17

9

AX5000CVA Check Valve (w/Hose and Ties) Yes 1 Day(s) $27.30

10

AX5000B Vac Tube Yes 1 Day(s) $7.98

10

AX5060P Stem Bumper Yes 1 Day(s) $3.59

10

AX5000B Vac Tube Yes 1 Day(s) $7.98

11

AX5000A Bottom Housing (w/Retainers) Yes 1 Day(s) $121.42

11

AX5060D Base Yes 1 Day(s) $37.64

12

AX5009E Rear Axle Yes 1 Day(s) $15.35

12

AX5060HKIT Booster Pump Hose Kit Yes 1 Day(s) $32.88

12

AX5009E Rear Axle Yes 1 Day(s) $15.35

13

AX5009A Rear Wheels (w/Bearings, Nuts and Hubcaps) Yes 1 Day(s) $32.45

14

AX5500HAR Pressure Hose (Complete) No N/A N/A N/A

15

AX5004L1 Universal Wall Fitting Yes 1 Day(s) $3.42

15

AX5004L1 Universal Wall Fitting Yes 1 Day(s) $3.42

16

AX5010G10 Wall Quick Connect O-Ring Yes 1 Day(s) $2.27

16

AX5010G10 Wall Quick Connect O-Ring Yes 1 Day(s) $2.27

17

AX5600HWA1 Wall Quick Connect, Hose, Bottom In-Line Filter Assembly Yes 1 Day(s) $46.66

18

AX6009S In-Line Filter Screen Yes 1 Day(s) $12.52

18

AX6009S In-Line Filter Screen Yes 1 Day(s) $12.52

19

AX5010G19 In-Line Filter O-Ring Yes 1 Day(s) $3.42

19

AX5010G19 In-Line Filter O-Ring Yes 1 Day(s) $3.42

20

AX5600HWA2 Pressure Hose and Top of In-Line Filter Assembly Yes 1 Day(s) $31.88

21

AX501011 Pressure Hose (10 Feet) No N/A N/A N/A

22

AXS38 Hose Floats (5 pack) No N/A N/A N/A

23

AX5000SA Hose Swivels (3 pack) Yes 1 Day(s) $29.62

24

AX5600HCA Pressure Hose Cleaner End Assembly (w/o Sweep Hose) Yes 1 Day(s) $62.07

25

AX5000RSHA Sweep Hose (w/Rollers and Clamp) Yes 1 Day(s) $46.66

26

AX5006A Wear Rollers (10 pack) Yes 1 Day(s) $10.25

26

AX5006A Wear Rollers (10 pack) Yes 1 Day(s) $10.25

27

AX501G18 Cleaner-Connector O-Ring Yes 1 Day(s) $7.93

28

AX6000PTA Set-up Pressure Gauge Yes 1 Day(s) $29.62

28

AX6000PTA Set-up Pressure Gauge Yes 1 Day(s) $29.62

29

AX5500HE 10 Foot Pressure Hose Extension (complete) Yes 1 Day(s) $41.56

30

AX5500BFA Large Capacity Debris Bag w/Float Yes 1 Day(s) $27.87

31

AX5004B Mender Nuts (4 pack) Yes 1 Day(s) $3.42

32

AX6000FC Bag Closure w/Float Yes 1 Day(s) $10.16

32

AX6000FC Bag Closure w/Float Yes 1 Day(s) $10.16
