Here is the schematic view you requested:

Category: Pumps
Manufacturer name: Jandy
Model Name: PHP & PHPU Series

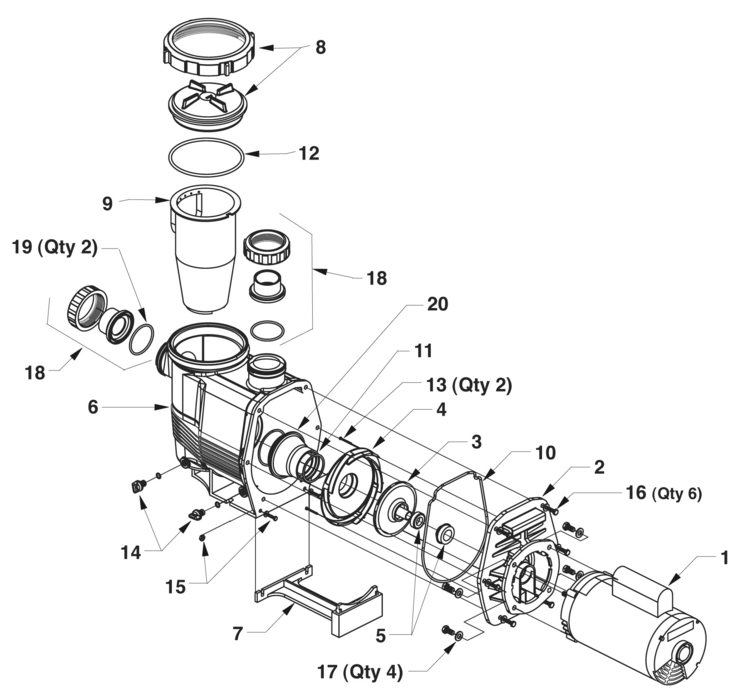

Jandy PHP-PHPU-Series replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

-

R0556600 Hardware Set, Complete JHP/PHP Series Yes 1 Day(s) $20.93

-

R0556500 O-ring Set, Complete (7) JHP/PHP Series Yes 1 Day(s) $31.38

1

R0556101 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $453.63

1

R0556202 Motor, 2-speed PHPU Series Yes 1 Day(s) $750.20

1

R0556201 Motor, 2-speed PHPU Series Yes 1 Day(s) $697.86

1

R0556104 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $680.42

1

R0556103 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $610.63

1

R0556102 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $540.82

1

R0556101 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $453.63

1

R0556104 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $680.42

1

R0556102 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $540.82

1

R0556103 Motor, single-speed JHPU/PHPU Yes 1 Day(s) $610.63

2

R0556000 Mounting Bracket JHP/PHP Series Yes 1 Day(s) $111.66

3

R0555804 Impeller, 2-speed JHPU/PHPU Yes 1 Day(s) $59.72

3

R0555803 Impeller, 2-speed JHPU/PHPU Yes 1 Day(s) $57.60

3

R0555804 Impeller, 2-speed JHPU/PHPU Yes 1 Day(s) $59.72

3

R0555803 Impeller, 2-speed JHPU/PHPU Yes 1 Day(s) $57.60

3

R0555802 Impeller, JHPU/PHPU Yes 1 Day(s) $55.39

3

R0555801 Impeller, JHPU/PHPU Yes 1 Day(s) $52.37

3

R0555804 Impeller, 2-speed JHPU/PHPU Yes 1 Day(s) $59.72

3

R0555803 Impeller, 2-speed JHPU/PHPU Yes 1 Day(s) $57.60

3

R0555802 Impeller, JHPU/PHPU Yes 1 Day(s) $55.39

3

R0555801 Impeller, JHPU/PHPU Yes 1 Day(s) $52.37

4

R0555701 Diffuser Yes 1 Day(s) $38.40

5

R0338200 Mechanical Seal Yes 1 Day(s) $19.21

6

R0559100 Body, Pump JHP/PHP Series Yes 1 Day(s) $207.62

7

R0559200 Mounting Foot Assy. JHP/PHP Series Yes 1 Day(s) $36.65

8

R0558900 Pot Lid w/clamp PHP Series Yes 1 Day(s) N/A N/A

9

R0559000 Pot Basket PHP Series Yes 1 Day(s) $36.65

10

R0555900 Gasket, Body JHP/PHP Series Yes 1 Day(s) $20.93

11

R0558701 O-ring, Diffuser JHP/PHP Series Yes 1 Day(s) $12.64

12

R0558800 O-ring, Pot Lid JHP Series Yes 1 Day(s) $21.81

13

R0555201 Hardware Set, Diffuser Mntg. JHP/PHP Series (a) Yes 1 Day(s) $14.83

14

R0339100 Drain Plugs (2) JHP/PHP Series No N/A N/A N/A

15

R0339200 Hardware Set (2), Foot Mntg. (a) Yes 1 Day(s) $5.66

16

R0559500 Hardware Set (6), Bracket Mntg. (a) Yes 1 Day(s) $20.23

17

R0339400 Hardware Set (4) Motor Mntg. (a) Yes 1 Day(s) $10.91

18

R0339500 Coupling Nut Set Yes 1 Day(s) $42.97

19

R0339600 O-ring, (2), Coupling Set JHP/PHP Series Yes 1 Day(s) $7.42

20

R0559400 Cone w/O-ring JHP/PHP Series Yes 1 Day(s) $24.45
