Here is the schematic view you requested:

Category: Pumps
Manufacturer name: Pentair
Model Name: Challenger High Pressure Pump

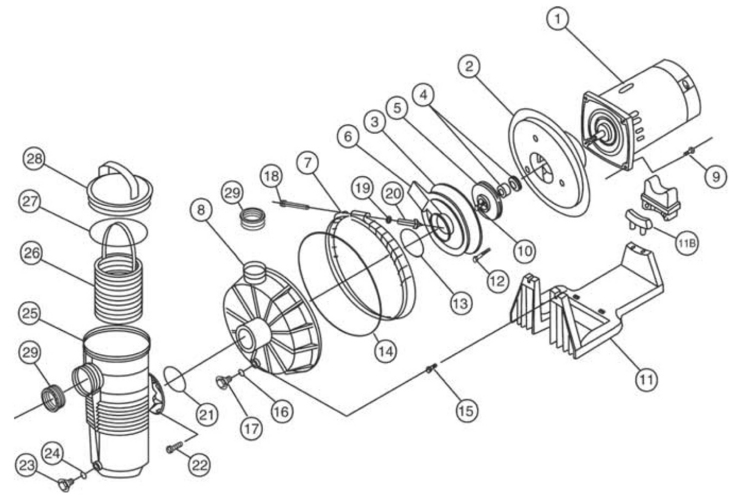

Pentair Challenger-High-Pressure-Pump replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

-

355302 Housing booster pump Yes 1 Day(s) $117.37

1

355317 3 hp, 50 Hz, 1 ph, sq. fig. Yes 1 Day(s) $8.53

1

355670 CH-N1-1/2F, 3/4A std. power end 115/230 Yes 1 Day(s) $583.24

1

355671 CH-N1-3/4F, 1A std. power end 115/230 Yes 1 Day(s) $617.86

1

355672 CH-N1-1F, 1 1/2 A std. power end 115/230 Yes 1 Day(s) $662.87

1

355669 CH-N1-1 1/2F, 2A std. power end 230 only Yes 1 Day(s) $780.70

1

355673 CH-N1-3/4FE, 1AE power end 115/208/230 (a) Yes 1 Day(s) $671.74

1

355674 CH-N1-1FE, 1 1/2AE power end 115/208/230 (a) Yes 1 Day(s) $739.03

1

355675 CH-N1-1 1/2FE, 2AE power end 208/230 (a) Yes 1 Day(s) $792.48

1

355676 CH-N1-2FE, 2 1/2AE power end 208/230 (a) Yes 1 Day(s) $999.24

1

355677 CH-N1-3FE, 1 ph power end 208/230 (a) Yes 1 Day(s) $1318.34

1

355678 CH11-N1-3FE, 3 ph power end 208/230/460 (a) Yes 1 Day(s) $1272.20

1

355679 CH-N2-3/4F, 1A 2 sp. std. power end 115 only No N/A N/A N/A

1

355680 CH-N2-1F, 1 1/2A 2 sp. std. power end 230 only No N/A N/A N/A

1

355681 CH-N2-1 1/2F, 2A 2 sp. std. power end 230 only Yes 1 Day(s) $958.99

1

355682 CH-N2-2F, 2 1/2A 2 sp. std. power end 230 only No N/A N/A N/A

1

355545 Diffuser CH 3F, 2.5A, 2F Yes 1 Day(s) $53.22

1

355315 1 1/2 hp, 50 Hz, 1 ph, sq. fig. Yes 1 Day(s) $32.35

1

355313 3/4 hp, 50 Hz, 1 ph, sq. fig. No N/A N/A N/A

1

355371 1/2 F, 3/4A std. sq. fig. -115/230, 25 lbs. Yes 1 Day(s) $175.52

1

355339 3/4F, 1A std. sq. fig. -115/230, 25 lbs. Yes 1 Day(s) $199.06

1

355340 1F, 1 1/2A std. sq. fig. -115/230, 28 lbs. Yes 1 Day(s) $221.30

1

355342 1 1/2F, 2A std. sq. fig. - 230 only, 32 lbs. Yes 1 Day(s) $274.18

1

355702 2F, 2 1/2A std. sq. fig. - 230 only, 32 lbs. Yes 1 Day(s) $323.86

1

355703 3F std. sq. fig. -230 only Yes 1 Day(s) $421.33

1

355391 3/4FE, 1AE sq. fig. -115/208/230, 32 lbs. Yes 1 Day(s) $212.67

1

355392 1FE, 1 1/2AE sq. fig. -115/208/230, 34 lbs. Yes 1 Day(s) $230.91

1

355393 1 1/2FE, 2AE sq. fig. - 208/230, 30 lbs. Yes 1 Day(s) $281.09

1

355394 2FE, 2 1/2AE sq. fig. - 208/230, 36 lbs. Yes 1 Day(s) $335.01

1

355395 3FE, 1 ph sq. fig. - 208/230, 40 lbs. Yes 1 Day(s) $423.47

1

355398 3FE, 3 ph sq. fig. - 208/230/460, 35 lbs. Yes 1 Day(s) $431.60

1

355375 3/4F, 1A std. sq. fig. - 2 sp. 115 only, 28 lbs. Yes 1 Day(s) $289.51

1

355376 1F, 1 1/2A std. sq. fig. - 2 sp. 230 only, 33 lbs. Yes 1 Day(s) $297.84

1

355377 1 1/2F, 2A std. sq. fig. - 2 sp. 230 only, 36 lbs. Yes 1 Day(s) $360.56

1

355378 2F, 2 1/2A std. sq. fig. - 2 sp. 230 only, 39 lbs. Yes 1 Day(s) $450.76

2

355303 Plate - seal Yes 1 Day(s) $58.15

3

355384 Plate - mounting 1/2F, 3/4A Yes 1 Day(s) $17.36

3

355317 Plate - mount 3/4F thru 3F, 1A thru 2 1/2A Yes 1 Day(s) $8.53

4

354545 Seal - 5/8 in. mechanical PS 200 Yes 1 Day(s) $13.05

5

355544 Imp. - 3F Yes 1 Day(s) $42.23

5

355604 Imp. - 2F, 2 1/2 A (a) Yes 1 Day(s) $32.73

5

355315 Imp. - 1 1/2F, 2A Yes 1 Day(s) $32.35

5

355369 Imp. - 1F, 1 1/2A Yes 1 Day(s) $32.21

5

355147 Imp. - 1/2F, 3/4A Yes 1 Day(s) $31.13

5

355187 Imp.-3/4F, 1A Yes 1 Day(s) $31.76

6

355148 Diffuser - 1/2 F, 3/4 A Yes 1 Day(s) $18.96

6

355188 Diffuser - 3/4F, 1F, 1A, 1 1/2A Yes 1 Day(s) $18.49

6

355270 Diffuser - 1 1/2F, 2A Yes 1 Day(s) $19.12

6

355545 Diffuser - 3F, 2 1/2A, 2F (b) Yes 1 Day(s) $53.22

7

355320 Band - clamp assy, complete Yes 1 Day(s) $49.57

8

355468 Housing -front, blk. Yes 1 Day(s) $84.83

8

355469 Housing - front, almond Yes 1 Day(s) $84.83

9

354290 Screw - 3/8 in. -16 s/s hex hd. Yes 1 Day(s) $1.51

10

355389 Screw - imp. locking Yes 1 Day(s) $0.90

11

355305 Base - pump (c) Yes 1 Day(s) $28.31

11B

355385 Adapter - 5-5/8 in. dia. motor (d) Yes 1 Day(s) $7.22

12

355334 Screw 8-32 x 1 in. s/s hex wsh. hd., 3 req. Yes 1 Day(s) $0.90

13

355331 O-ring - diffuser Yes 1 Day(s) $0.95

14

355329 O-ring - front housing Yes 1 Day(s) $9.59

15

355335 Screw 5/16 in. -18 x 1/2 in. s/s hex wsh. hd., 2 req. Yes 1 Day(s) $0.90

16

192115 Description O-ring - drain plug Yes 1 Day(s) $1.21

17

154699 Plug - 1/4 in. drain Yes 1 Day(s) $5.60

18

152060 Bolt - 5/16 in. -18x4 in. carriage (e) Yes 1 Day(s) $9.38

19

72173 Wsh.-5/16 in. s/s flat Yes 1 Day(s) $1.02

20

174882 Knob (fits clamp w/removable bolt only) Yes 1 Day(s) $26.99

20

175025 Knob (fits clamp w/captured t-bolt only) Yes 1 Day(s) $20.11

21

355330 O-ring - strainer pot flange Yes 1 Day(s) $1.62

22

354265 Screw 5/16 in. -18 x 3/4 in. s/s hex wsh. hd., 4 req. Yes 1 Day(s) $1.22

23

154699 Plug - 1/4 in. drain Yes 1 Day(s) $5.60

24

192115 O-ring - drain plug Yes 1 Day(s) $1.21

25

355300 Pot strainer Yes 1 Day(s) $83.63

26

355441 Basket - s/s strainer (3F only) Yes 1 Day(s) $108.10

26

355318 Basket - plastic strainer (all except 3F) Yes 1 Day(s) $23.47

27

350013 O-ring - lid Yes 1 Day(s) $1.76

28

355301 Lid - strainer pot Yes 1 Day(s) $36.84

28

354112 Lid - strainer pot chemical resistant Yes 1 Day(s) $36.84

29

552377 Bushing - reducer 1/2F, 3/4F, 3/4A, 1A Yes 1 Day(s) $8.17
