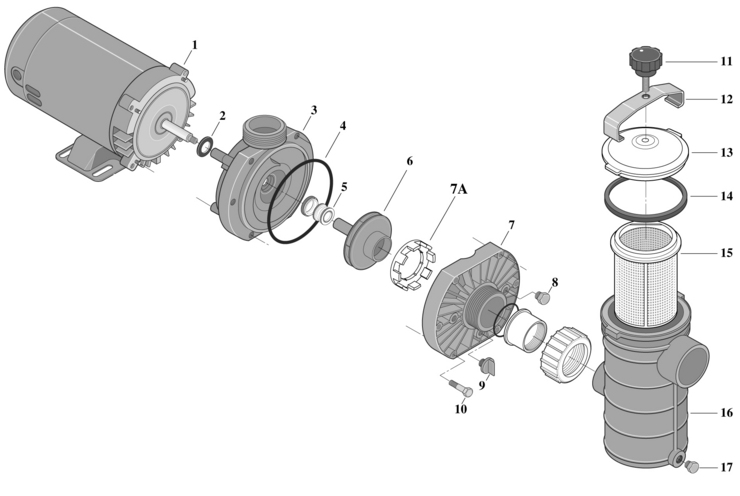

Here is the schematic view you requested:

Category: Pumps
Manufacturer name: Sta-Rite
Model Name: Self Priming Centrifugal Pump - D Series

Sta-Rite Self-Priming-Centrifugal-Pump-D-Series replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

1

C218177 3 HP Motor 230V/60H/1 Ph. Yes 1 Day(s) $693.71

1

C218180 5 HP Motor 230V/60H/1 Ph. Yes 1 Day(s) $873.67

1

C218179 3 HP Motor 230/460V/60H/3 Ph. Yes 1 Day(s) $577.61

1

C218182 5 HP Motor 230/460V/60H/3 Ph. Yes 1 Day(s) $722.73

1

C218191 3 HP Motor 200V/60H/1 Ph. No N/A N/A N/A

1

C218192 5 HP Motor 200V/60H/1 Ph. Yes 1 Day(s) $873.67

1

C218178 3 HP Motor 200V/60H/3 Ph. Yes 1 Day(s) $577.61

1

C218181 5 HP Motor 200V/60H/3 Ph. Yes 1 Day(s) $722.73

2A

C2358 Sleeve Yes 1 Day(s) $79.75

2

U9265 O-Ring Yes 1 Day(s) $1.61

3

U6542A Key, Square 3/16x3/16x7/8"" Yes 1 Day(s) $8.40

4

C6915 Water Slinger Yes 1 Day(s) $2.31

5

U3073ZP Capscrew, 3/8-16x7/8"" No N/A N/A N/A

6

C266 Adapter Yes 1 Day(s) $190.57

7

C2046 Gasket, Adapter Yes 1 Day(s) $5.28

8

U4312ZP Lockwasher, 3/8"" Yes 1 Day(s) $1.00

9

U3073ZP Capscrew, 3/8-16x7/8"" No N/A N/A N/A

10

U109433SS Shaft Seal - Replaces U109-220 (effective 8/00) Yes 1 Day(s) $84.27

11

C20101 Gasket, Seal Yes 1 Day(s) $2.06

12

C5248 Impeller -3 HP (DH Series) Yes 1 Day(s) $493.36

12

C5249 Impeller -5 HP (DH Series) Yes 1 Day(s) $465.81

12

C5247 Impeller -5 HP (DM Series) No N/A $496.72

12

C5246 Impeller -3 HP (DM Series) Yes 1 Day(s) $501.42

13

J235 Wear Ring (Only) Yes 1 Day(s) $20.06

13

C2314 Wear Ring (Only) -5 HP (DM Series) Yes 1 Day(s) $22.72

14

C20100 Gasket Yes 1 Day(s) $2.06

15

C4345SS Washer, Impeller Yes 1 Day(s) $3.97

16

C4346 Gasket Yes 1 Day(s) $3.51

17

U3072SS Screw, Impeller 3/8-16x3/4"" Yes 1 Day(s) $2.77

18

C101132 Volute Diffuser w/Wear Ring - (DH Series) All Yes 1 Day(s) $119.09

18

C101126B Volute Diffuser w/Wear Ring -5 HP (DM Series) Yes 1 Day(s) $119.09

18

C101126 Volute Diffuser w/Wear Ring -3 HP (DM Series) Yes 1 Day(s) $114.13

19

C212 Diffuser Ring Yes 1 Day(s) $3.66

20

C7612C Pump Body -5 HP (DM Series) Yes 1 Day(s) $519.45

20

C7612B Pump Body -3 HP (DH Series) Yes 1 Day(s) $504.79

20

C7612 Pump Body Yes 1 Day(s) $508.02

21

U7857CT Pipe Plug, 1/4"" NPT No N/A N/A N/A

21

U78941ZPV Pipe Plug, 1/4"" NPT -3 HP (DM Series) No N/A $0.82

22

U3060ZP Capscrew 5/16-18x3/4"" Yes 1 Day(s) $0.88

23

U21268T Draincock, 1/4"" NPT Yes 1 Day(s) $3.72
