SWIMMING POOL PARTS: SEARCH MORE THAN 23,000 POOL PARTS ONLINE

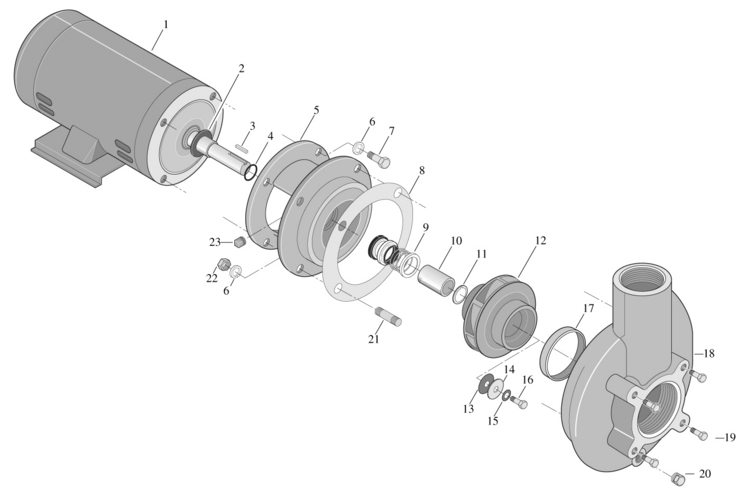

Here is the schematic view you requested:

Category: Pumps
Manufacturer name: Sta-Rite
Model Name: Centrifugal Pump - CC/C Series

Sta-Rite Centrifugal-Pump-CCC-Series replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

1

C218177 3 HP Motor 230V/60H/1 Ph. Yes 1 Day(s) $693.71

1

C218180 5 HP Motor 230V/60H/1 Ph. Yes 1 Day(s) $873.67

1

C218179 3 HP Motor 230/460V/60H/3 Ph. Yes 1 Day(s) $577.61

1

C218182 5 HP Motor 230/460V/60H/3 Ph. Yes 1 Day(s) $722.73

1

C218191 3 HP Motor 200V/60H/1 Ph. No N/A N/A N/A

1

C218181 5 HP Motor 200V/60H/3 Ph. Yes 1 Day(s) $722.73

2

C6915 Water Slinger-1 Ph. Yes 1 Day(s) $2.31

2

C6916 Water Slinger-3 Ph. (a) No N/A N/A N/A

3

U6542A Key, Impeller Yes 1 Day(s) $8.40

4

U9265 O-Ring Yes 1 Day(s) $1.61

5

C281 Adapter - 3 HP (CCM & CCH Series) Yes 1 Day(s) $138.85

5

C281D Adapter - 5 HP (CCH & CHJ Series) Yes 1 Day(s) $533.90

5

C281D Adapter - 5 HP (CCH & CHJ Series) Yes 1 Day(s) $533.90

6

U4312ZP Lockwasher, 3/8"" Yes 1 Day(s) $1.00

7

U3073ZP Capscrew, 3/8-16x7/8"" No N/A N/A N/A

8

C2077 Gasket Yes 1 Day(s) $3.14

9

U109433SS Shaft Seal -Replaces U109-220 (effective 8/00). Yes 1 Day(s) $84.27

10

C2358 Shaft Sleeve Yes 1 Day(s) $79.75

11

C20101 Gasket, Sleeve Yes 1 Day(s) $2.06

12

C105224DD Impeller No N/A N/A N/A

12

C105224DG Impeller (Silicon Brass) - 3 HP (CMH & CCM Series) Yes 1 Day(s) $485.30

12

C105224DF Impeller (Silicon Brass) - 3 HP (CCH & CHH Series) Yes 1 Day(s) $465.81

12

C105224DE Impeller (Silicon Brass) - 5 HP (CCH & CHJ Series) Yes 1 Day(s) $451.76

13

C20100 Gasket, Impeller Yes 1 Day(s) $2.06

14

C4345SS Washer, Impeller Yes 1 Day(s) $3.97

15

C4346 Washer, Stat-O-Seal Yes 1 Day(s) $3.51

16

U3072SS Screw, Impeller 3/8-16x3/4"" Yes 1 Day(s) $2.77

17

C2340 Wear Ring Only Yes 1 Day(s) $65.18

18

C101167D Volute Assemby (Incl. 17 Only) - 3 HP (CMH & CHH Series) Yes 1 Day(s) $910.10

18

C101167 Volute Assemby (Incl. 17 Only) - 3 HP (CCM & CCH Series) Yes 1 Day(s) $296.33

19

U3061ZP Capscrew 5/16-18x7/8"" No N/A N/A N/A

20

U78941ZPV Pipe Plug, 1/4"" NPT, Hex Head No N/A $0.82

21

U3036SS Stud,3/8-16x7/16"" No N/A N/A N/A

21

U3022SS Stud,3/8-16x7/16"" - 5 HP (CCH & CHJ Series) Yes 1 Day(s) $4.78

22

U3638ZP Nut, Hex 3/8x16 - 3 HP & 5 HP Series Yes 1 Day(s) $1.32

22

U3638SSW Nut, Hex 3/8x16 - 3 HP & 5 HP Series No N/A N/A N/A

23

U7857SSS Pipe Plug, 1/4"" NPT No N/A $5.51
