SWIMMING POOL PARTS: SEARCH MORE THAN 23,000 POOL PARTS ONLINE

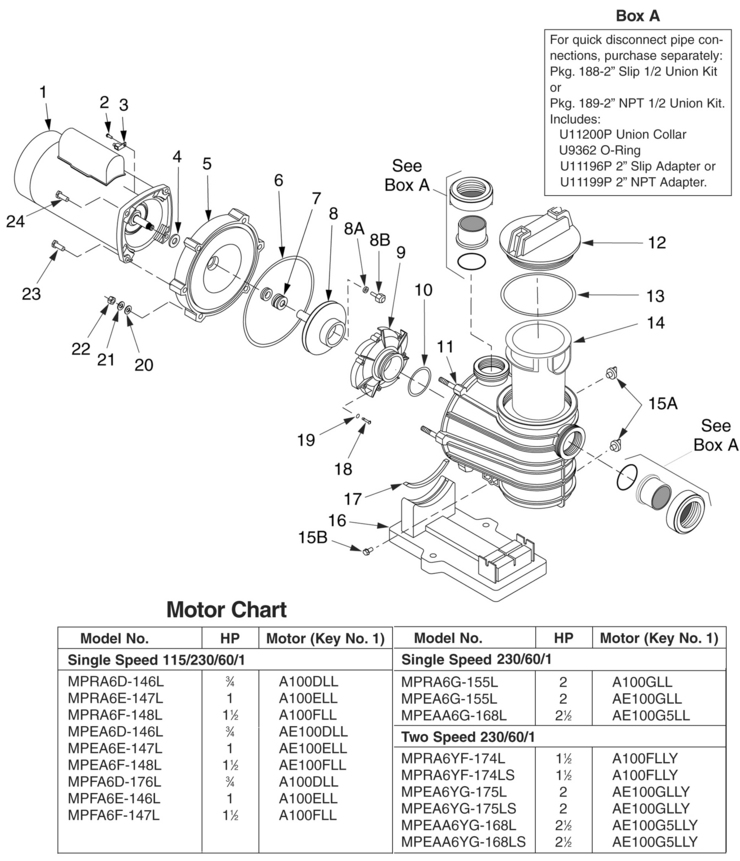

Here is the schematic view you requested:

Category: Pumps
Manufacturer name: Sta-Rite
Model Name: Dyna-Glas/Dyna-Max Series

Sta-Rite DynaGlasDynaMax-Series replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

2

U30692SS Screw #10-32x1/2"" Yes 1 Day(s) $1.39

3

U17568 Bonding Lug Yes 1 Day(s) $6.86

4

173510009 Slinger Yes 1 Day(s) $1.08

5

C3184P Seal Plate Yes 1 Day(s) $74.04

6

U9373 Seal Plate Cord Ring Yes 1 Day(s) $5.97

7

374000027S Shaft Seal Yes 1 Day(s) $18.26

8

C105236PJ Impeller (MPFA6D, MPFA6E, MPFA6F only) 3/4 HP Yes 1 Day(s) $29.90

8

C105236P Impeller (MPFA6D, MPFA6E, MPFA6F only) 1 HP Yes 1 Day(s) $29.90

8

C105236PB Impeller (MPFA6D, MPFA6E, MPFA6F only) 1 1/2 HP Yes 1 Day(s) $29.90

8B

373376080 Impeller Lock Screw- 2 & 2 1/2 HP only Yes 1 Day(s) $10.99

8A

334551047 Gasket - 2 & 2 1/2 HP only Yes 1 Day(s) $3.95

8

C105236PEA Impeller (MPRA6Y, MPEA6Y and MPEAA6Y only) 2 1/2 HP Yes 1 Day(s) $29.90

8

C105236PGAB Impeller (MPRA6Y, MPEA6Y and MPEAA6Y only) 2 HP Yes 1 Day(s) $29.90

8

C105236PF Impeller (MPRA6Y, MPEA6Y and MPEAA6Y only) 1 1/2 HP Yes 1 Day(s) $29.90

8

C105236PEA Impeller (MPRA6Y, MPEA6Y and MPEAA6Y only) 2 1/2 HP Yes 1 Day(s) $29.90

8

C105236PDA Impeller - 2 HP Yes 1 Day(s) $29.90

8

C105236PC Impeller - 1 1/2 HP Yes 1 Day(s) $29.90

8

C105236P Impeller (MPFA6D, MPFA6E, MPFA6F only) 1 HP Yes 1 Day(s) $29.90

8

C105236PB Impeller (MPFA6D, MPFA6E, MPFA6F only) 1 1/2 HP Yes 1 Day(s) $29.90

9

C1270PB Diffuser (MPFA6D, MPFA6E, MPFA6F Only) 3/4 & 1 HP Yes 1 Day(s) $18.55

9

C1270PC Diffuser (MPFA6D, MPFA6E, MPFA6F Only) 1 1/2 HP Yes 1 Day(s) $18.55

9

C1270P Diffuser - 2 & 2 1/2 HP Yes 1 Day(s) $18.55

9

C1270PC Diffuser (MPFA6D, MPFA6E, MPFA6F Only) 1 1/2 HP Yes 1 Day(s) $18.55

9

C1270PB Diffuser (MPFA6D, MPFA6E, MPFA6F Only) 3/4 & 1 HP Yes 1 Day(s) $18.55

10

U9374 Diffuser O-Ring Yes 1 Day(s) $3.67

11

C7658P Tank and Trap Body (Only) Yes 1 Day(s) $154.28

12

C3185P Trap Cover Yes 1 Day(s) $38.79

12A

C3185P3 Trap Cover (Biquanide Resistant) Yes 1 Day(s) $51.56

13

U9375 Trap Cover O-Ring Yes 1 Day(s) $10.52

14

C858P Trap Basket Yes 1 Day(s) $8.69

15B

U30919SS Mounting Screw 5/16-14x5/8"" Yes 1 Day(s) $2.75

15A

U178920P Drain Plug Yes 1 Day(s) $2.11

16

C477P Base - Plastic Yes 1 Day(s) $31.31

17

C3545 Motor Pad - for Plastic Base Yes 1 Day(s) $2.84

18

U30542SS Screw #8-32x7/8"" Rd. Hd. Yes 1 Day(s) $1.43

19

U4321SS Lock Washer #8 Ext. Tooth Yes 1 Day(s) $1.17

20

U4362SS Flat Washer 3/8"" Yes 1 Day(s) $1.17

21

U4312SS Lock Washer 3/8"" Yes 1 Day(s) $1.86

22

U3638SS Nut 3/8-16 Hex Yes 1 Day(s) $1.58

24

U3074SS Cap Screws 3/8-16x1"" Hex. -Models with ""LS"" suffix use 2 only. Yes 1 Day(s) $2.77
