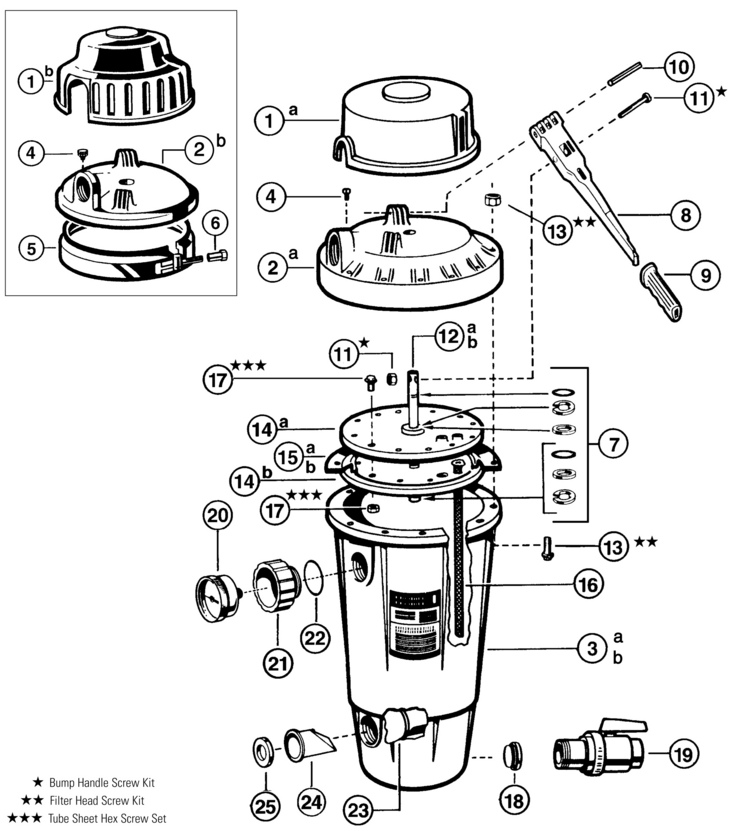

Here is the schematic view you requested:

Category: DE Filter Parts
Manufacturer name: Hayward
Model Name: EC50A & EC50AC Extended-Cycle D.E. Filter

Hayward EC50A-EC50AC-ExtendedCycle-DE-Filter replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

-

ECX1036 Flex-Tube Nest (includes 7, 12a, 14, 15a, 17) - EC50A Yes 1 Day(s) $512.37

-

ECX1037 Flex-Tube Nest (includes 7, 12b, 14, 15b, 17) - EC50AC Yes 1 Day(s) $346.02

1b

ECX5000D Bump Mechanism Cover - EC50AC Yes 1 Day(s) $50.00

1a

ECX11156 Bump Mechanism Cover - EC50A Yes 1 Day(s) $41.94

2b

ECX5000BP Filter Head w/Vent Valve - EC50AC Yes 1 Day(s) $97.76

2a

ECX10334P Filter Head w/Vent Valve - EC50A Yes 1 Day(s) $142.99

3a

ECX11344P Filter Body w/Flow Diffuser - EC50A Yes 1 Day(s) $220.06

3b

ECX5000AP Filter Body w/Flow Diffuser - EC50AC Yes 1 Day(s) $330.80

5

ECX5000C Clamp Assembly w/Springs - EC50AC Yes 1 Day(s) $143.16

7

ECX1014A Bump Shaft Kit Yes 1 Day(s) $7.99

8

ECX1040 Bump Handle Assembly - Noryl® Yes 1 Day(s) $33.46

9

ECX1037B Bump Handle Grip - Noryl® Yes 1 Day(s) $10.44

10

ECX100Z9 Pivot Pin (long) Yes 1 Day(s) $4.91

11

ECX4236A Bump Handle Screw Kit Yes 1 Day(s) $2.76

12a

ECX1009 Bump Shaft, 1/2"" - EC50A Yes 1 Day(s) $42.08

12b

ECX5000F Bump Shaft, 1/2"" - EC50AC Yes 1 Day(s) $44.86

13

ECX10271A Filter Head Screw Set - EC50A only Yes 1 Day(s) $3.72

14b

ECX1004 Tube Sheet (Bottom) Yes 1 Day(s) $35.76

14a

ECX1004A Tube Sheet (Top) Yes 1 Day(s) $21.11

15a

ECX1003 Diaphragm Gasket - EC50A Yes 1 Day(s) $57.48

15b

ECX5000G Diaphragm Gasket - EC50AC Yes 1 Day(s) $56.57

16

ECX1032 Flex-Tube Assembly Yes 1 Day(s) $6.57

17

SPX1500NYA Tube Sheet Hex Screw Set Yes 1 Day(s) $2.12

21

ECX12866 Gauge/Inspection Port Adapter Yes 1 Day(s) $20.39

22

ECX1287 O-Ring for Gauge Adapter Yes 1 Day(s) $5.02

23

ECX1256 Flow Diffuser w/Check Valve Yes 1 Day(s) $38.61

25

ECX1055 Flow Controller Yes 1 Day(s) $6.00
