Here is the schematic view you requested:

Category: Sand Filter Parts
Manufacturer name: Hayward
Model Name: GM140, 142, 142-6 GM Sand Filter Series

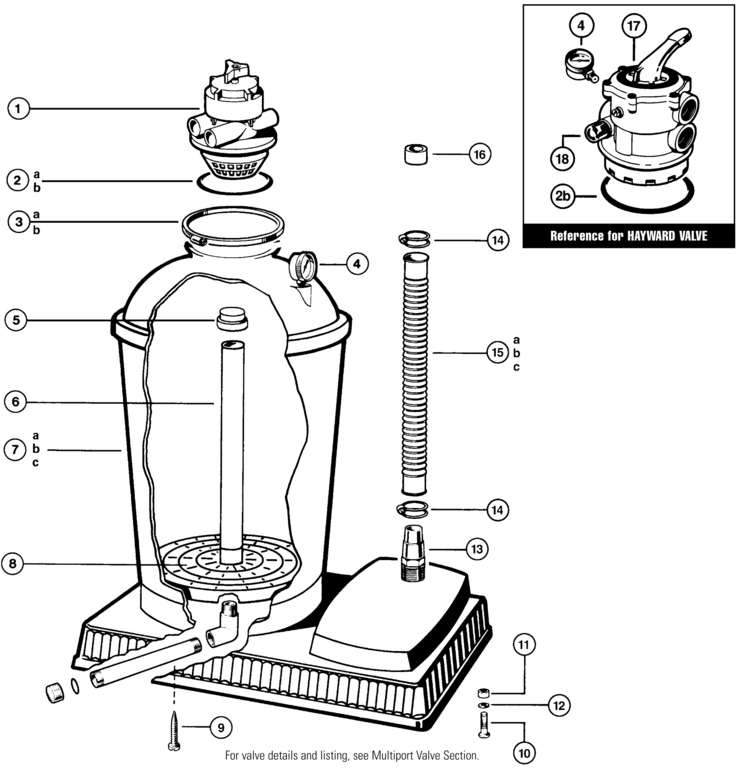

Hayward GM140-142-1426-GM-Sand-Filter-Series replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

-

GMX152Z5 Drain Plug O-Ring (after 1979) Yes 1 Day(s) $3.55

-

SPX710MA Sight Glass for SP071113/SP0714T Valve No N/A N/A N/A

-

GMX152Z4 Drain Plug, W (after 1979) Yes 1 Day(s) $4.86

-

GMX152Z4A Drain Cap & O-Ring Yes 1 Day(s) $3.44

-

GMX152C Filter Base (after 1979) Yes 1 Day(s) $226.67

1

GM400 4-Way Multiport Valve Yes 1 Day(s) $117.13

2a

GMX400F Valve/Tank O-Ring Yes 1 Day(s) $16.86

2b

GMX600F Valve/Tank O-Ring Yes 1 Day(s) $13.91

3a

GMX400K Flange Clamp (Valve - Tank) Yes 1 Day(s) $43.77

3b

GMX600N Flange Clamp (Valve - Tank) Yes 1 Day(s) $47.05

5

GMX142Z1 Protector Cap Yes 1 Day(s) $1.64

7c

GMX142ABK1 Filter Tank w/Underdrain, Standpipe, Plug - for 6-Way Valve Yes 1 Day(s) $378.70

7a

GMX142AB1 Filter Tank w/Underdrain, Standpipe, Plug (GM142) Yes 1 Day(s) $367.36

7b

GMX140AB1 Filter Tank w/Underdrain, Standpipe, Plug (GM140) Yes 1 Day(s) $345.47

9

GMX142Z11 Self-Threading Screw, No. 10-15 x 3/4"" Yes 1 Day(s) $3.63

10

GMX142Z8 5/16"" x 1"" Carriage Bolt Yes 1 Day(s) $2.32

11

GMX142Z9 5/16"" Washer Yes 1 Day(s) $0.43

12

GMX142Z10 5/16"" Nut No N/A N/A N/A

13

SPX1091Z7 1 1/2"" x 1 1/2 - 1 1/4"" Combo Hose Adapter Yes 1 Day(s) $2.95

14

SPX1091Z6 Hose Clamp Yes 1 Day(s) $2.88

15c

GMX152Z15 Pump Connecting Hose - Ribbed 1 1/2"" x 27"" Yes 1 Day(s) $13.51

15a

GMX142Z15 Pump Connecting Hose - Ribbed, 1 1/4"" x 24"" Yes 1 Day(s) $13.50

15b

GMX140Z2 Pump Connecting Hose - Ribbed, 1 1/4"" x 20"" No N/A N/A N/A

16

GMX142Z4 Hose Bushing - 1 1/2"" x 1 1/4"" (optional) Yes 1 Day(s) $4.26
