SWIMMING POOL PARTS: SEARCH MORE THAN 23,000 POOL PARTS ONLINE

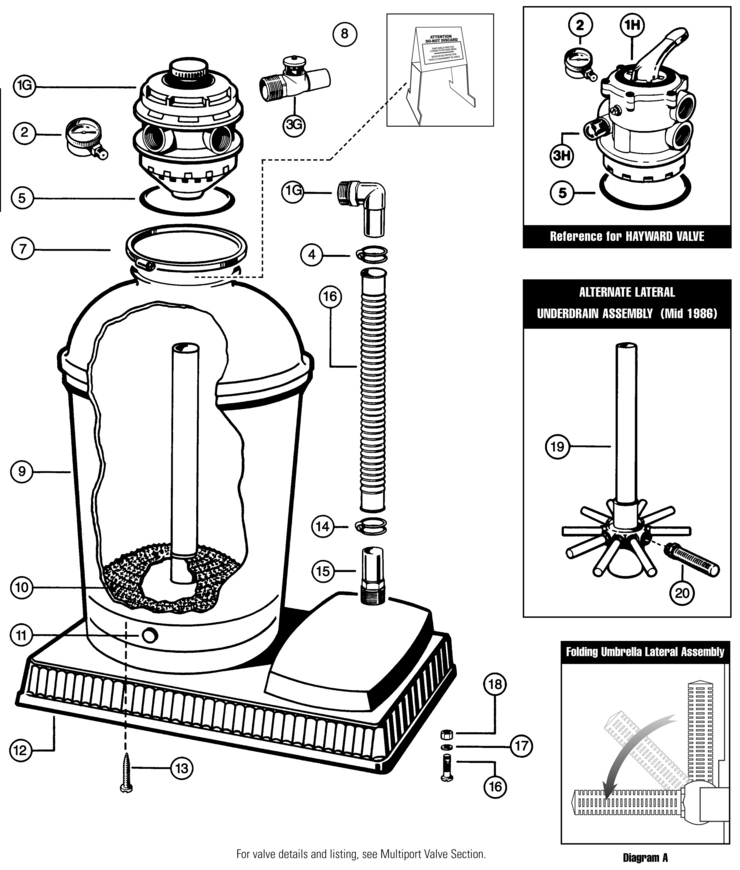

Here is the schematic view you requested:

Category: Sand Filter Parts
Manufacturer name: Hayward
Model Name: GM152, 152HV GM Sand Filter Series

Hayward GM152-152HV-GM-Sand-Filter-Series replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

-

GMX600FST Valve/Tank O-Ring No N/A N/A N/A

-

GMX152Z4 Tank Drain Plug - 3/4"" Yes 1 Day(s) $4.86

-

GMX600N Flange Clamp (Valve - Tank) Yes 1 Day(s) $47.05

-

GMX152Z5 Drain Plug O-Ring Yes 1 Day(s) $3.55

-

GMX142Z4 Hose Bushing - 1 1/2"" x 1 1/4"" (optional) Yes 1 Day(s) $4.26

1-H

SP714T Vari-Flo XL Valve Assembly Yes 1 Day(s) $139.75

1-G

GM600 Valve, GM (Knob Type) No N/A N/A N/A

3-H

SPX710MA Sight Glass (for Hayward Valve) No N/A N/A N/A

3-G

GMX600R Sight Glass Assembly (for GM Valve) No N/A N/A N/A

4

SPX1105Z3 90° Elbow Hose Adapter Yes 1 Day(s) $5.42

5

GMX600F Valve/Tank O-Ring Yes 1 Day(s) $13.91

6

GMX152Z15 Pump Connecting Hose - Ribbed - 1 1/2"" x 27"" Yes 1 Day(s) $13.51

7

GMX600N Flange Clamp (Valve - Tank) Yes 1 Day(s) $47.05

8

SX202S Sand Shield - 2004 Corrugated Design Yes 1 Day(s) $1.89

9

GMX152AB1 Filter Tank w/Underdrain Assembly and Center Pipe, Plug Yes 1 Day(s) $375.78

11

GMX152Z4A Drain Cap & O-Ring Yes 1 Day(s) $3.44

12

GMX152C Filter Base - Molded Plastic Yes 1 Day(s) $226.67

13

GMX152Z11 Self-Threading Screw 1 1/2"" No. 12 Yes 1 Day(s) $1.53

14

SPX1091Z6 Hose Clamp (for Ribbed Hose) Yes 1 Day(s) $2.88

15

SPX1091Z4 1 1/2"" Straight Hose Adapter Yes 1 Day(s) $3.42

16

GMX142Z8 5/16"" x 1"" Carriage Bolt Yes 1 Day(s) $2.32

17

GMX142Z9 5/16"" Washer Yes 1 Day(s) $0.43

18

GMX142Z10 5/16"" Nut No N/A N/A N/A

19

GMX152DA Folding Umbrella Lateral Ass'y w/Center Pipe (1997- ) - See Diag. A Yes 1 Day(s) $92.00

20

SX200Q Lateral (1986) (formerly GM152Q) Yes 1 Day(s) $6.12
