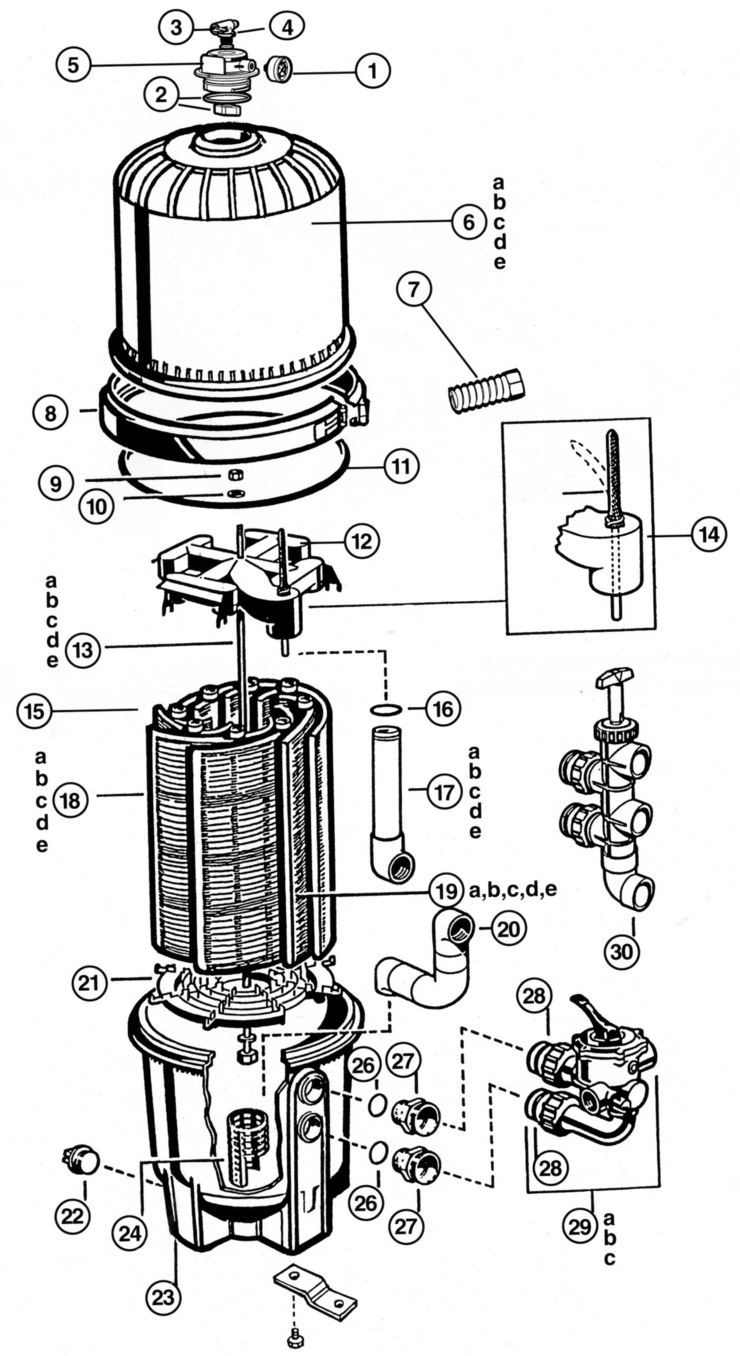

Here is the schematic view you requested:

Category: DE Filter Parts
Manufacturer name: Hayward
Model Name: Pro-Grid

Hayward ProGrid replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

7

DEX2420JKIT Clamp Spring Assembly Replacement Kit: [includes: (a) washer w/small hole, (b) spring, (c) washer w/large hole, (d) brass sleeve No N/A N/A N/A

9

ECX176865 Retainer Nut, 5/16""-18 Yes 1 Day(s) $3.30

12

DEX2400C Top Collector Manifold w/Flex Air Relief Assembly Yes 1 Day(s) $66.05

13d

DEX6000R Retainer Rod Yes 1 Day(s) $68.22

13c

DEX4800R Retainer Rod Yes 1 Day(s) $63.70

13b

DEX3600R Retainer Rod Yes 1 Day(s) $50.33

13a

DEX2400R Retainer Rod Yes 1 Day(s) $51.71

13e

DEX7200R Retainer Rod Yes 1 Day(s) $79.94

14

DEX2400CR Flex Air Relief Assembly Yes 1 Day(s) $19.05

15a

DEX2420DC Filter Element Cluster Assembly. - Complete set of elements, collector, locator, etc. Yes 1 Day(s) $326.32

15c

DEX4800DC Filter Element Cluster Assembly - Complete as above Yes 1 Day(s) $479.99

15d

DEX6000DC Filter Element Cluster Assembly - Complete as above Yes 1 Day(s) $895.71

15e

DEX7200DC Filter Element Cluster Assembly - Complete as above Yes 1 Day(s) $1018.51

15b

DEX3600DC Filter Element Cluster Assembly - Complete as above Yes 1 Day(s) $569.45

16

DEX2400Z5 Outlet Elbow O-Ring Yes 1 Day(s) $5.52

17e

DEX7220EA Outlet Elbow Assembly w/O-Ring Yes 1 Day(s) $48.17

17d

DEX6020EA Outlet Elbow Assembly w/O-Ring Yes 1 Day(s) $45.65

17c

DEX4820EA Outlet Elbow Assembly w/O-Ring Yes 1 Day(s) $43.26

17b

DEX3620EA Outlet Elbow Assembly w/O-Ring Yes 1 Day(s) $40.75

17a

DEX2420EA Outlet Elbow Assembly w/O-Ring Yes 1 Day(s) $39.56

18c

DEX4800DA Filter Element Yes 1 Day(s) $24.95

18d

DEX6000DA Filter Element Yes 1 Day(s) $32.21

18e

DEX7200DA Filter Element Yes 1 Day(s) $95.46

18b

DEX3600DA Filter Element Yes 1 Day(s) $24.95

18a

DEX2400DA Filter Element Yes 1 Day(s) $47.20

19a

DEX2400DS Filter Element - Short Yes 1 Day(s) $54.18

19b

DEX3600DS Filter Element - Short Yes 1 Day(s) $56.14

19c

DEX4800DS Filter Element - Short Yes 1 Day(s) $29.95

19d

DEX6000DS Filter Element - Short Yes 1 Day(s) $34.87

19e

DEX7200DS Filter Element - Short Yes 1 Day(s) $96.39

20

DEX2420GA Inlet Elbow Yes 1 Day(s) $47.80

21

DEX2400H Filter Element Locator Yes 1 Day(s) $45.92

24

DEX2420T Element Spacer (DE2420 only) Yes 1 Day(s) $17.53

29b

SP710XR50 Vari-Flo Valve Assembly - 1 1/2"" NPT Yes 1 Day(s) $122.04

29a

SP740DE Selecta-Flo Valve Assembly - 2"" SKT Yes 1 Day(s) $194.10

29c

SP715XR50 Vari-Flo Valve Assembly - 2"" NPT Yes 1 Day(s) $194.01

30

SP410X502S Slide Valve Assembly - 2"" SKT Yes 1 Day(s) $90.12
