SWIMMING POOL PARTS: SEARCH MORE THAN 23,000 POOL PARTS ONLINE

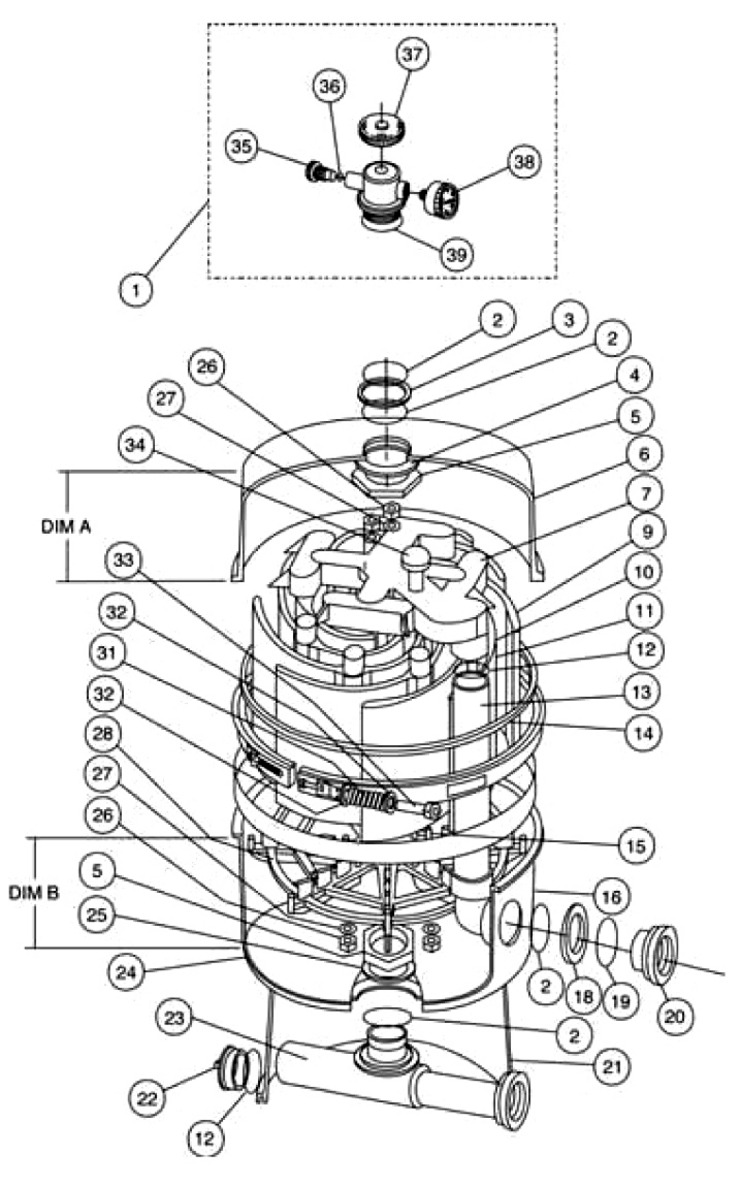

Here is the schematic view you requested:

Category: DE Filter Parts
Manufacturer name: Pentair
Model Name: Nautilus Stainless Steel

Pentair Nautilus-Stainless-Steel replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

-

181011 Band assy. - complete (e) Yes 1 Day(s) $183.63

1

261003 Automatic air relief assy., use 261003 Yes 1 Day(s) $68.28

2

274494 O-ring - 2 in. bulkhead Yes 1 Day(s) $4.84

3

273502 Spacer-top black Yes 1 Day(s) $3.68

4

273505 FNS spacer Yes 1 Day(s) $3.68

5

154412 Locknut 2"" internal Yes 1 Day(s) $8.26

6

188531 Shell top NS72 Yes 1 Day(s) $1579.81

6

188530 Shell top NS60(d) Yes 1 Day(s) $1438.31

6

188529 Shell top NS48 Yes 1 Day(s) $1690.54

6

188528 Shell top NS36 (d) Yes 1 Day(s) $1277.67

6

188527 Shell top NS24 No N/A N/A N/A

7

192193 Manifold grid - complete Yes 1 Day(s) $87.44

9

59003500 Grid - partial NS72 36 in. Yes 1 Day(s) $80.34

9

59002900 Grid - partial NS60 30 in. Yes 1 Day(s) $71.64

9

59002300 Grid - partial NS48 24 in. Yes 1 Day(s) $58.79

9

59001700 Grid - partial NS36 18 in. Yes 1 Day(s) $46.29

9

59001000 Grid - partial NS24 12 in. Yes 1 Day(s) $37.78

10

59003600 Grid - full NS72 36 in. Yes 1 Day(s) $65.39

10

59003000 Grid - full NS60 30 in. Yes 1 Day(s) $63.78

10

59002400 Grid - full NS48 24 in. Yes 1 Day(s) $59.27

10

59001800 Grid - full NS36 18 in. Yes 1 Day(s) $42.28

10

59001100 Grid - full NS24 12 in. Yes 1 Day(s) $32.74

11

192344 Grid pack w/ O-ring NS72 (b) Yes 1 Day(s) $594.98

11

192343 Grid pack w/ O-ring NS60 (b) Yes 1 Day(s) $503.72

11

192342 Grid pack w/ O-ring NS48 (b) Yes 1 Day(s) $432.71

11

192341 Grid pack w/O-ring NS36 (b) Yes 1 Day(s) $339.87

11

192340 Grid pack w/ O-ring NS24 (b) Yes 1 Day(s) $297.50

11

195060 Grid assy. - complete NS72 (a) Yes 1 Day(s) $764.49

11

192327 Grid assy. - complete NS60 (a) Yes 1 Day(s) $638.24

11

192326 Grid assy. - complete NS48 (a) Yes 1 Day(s) $536.40

11

192325 Grid assy. - complete NS36 (a) Yes 1 Day(s) $434.43

11

192324 Grid assy. - complete NS24 (a) Yes 1 Day(s) $359.40

12

192323 O-ring Yes 1 Day(s) $6.17

13

194985 Piping assy. - upper NS72 Yes 1 Day(s) $38.86

13

194984 Piping assy. - upper NS60 Yes 1 Day(s) $36.54

13

194983 Piping assy. - upper NS48 Yes 1 Day(s) $34.40

13

194981 Piping assy. - upper NS24 Yes 1 Day(s) $34.20

13

194982 Piping assy. - upper NS36 Yes 1 Day(s) $24.58

14

152127 O-ring -18 in. dia. tank Yes 1 Day(s) $39.04

15

192182 Rod-5/16 in. x 15 1/2 in. mnfld. rtnr. NS 24 Yes 1 Day(s) $38.48

15

192183 Rod-5/16 in. x 21 1/2 in. mnfld. rtnr. NS 36 Yes 1 Day(s) $46.89

15

192184 Rod-5/16 in. x 27 1/2 in. mnfld. rtnr. NS 48 Yes 1 Day(s) $55.19

15

192185 Rod-5/16 in. x 33 1/2 in. mnfld. rtnr. NS 60 Yes 1 Day(s) $64.66

15

195002 Rod-5/16 in. x 39 1/2 in. mnfld. rtnr. NS 72 Yes 1 Day(s) $75.65

16

188531 Btm - shell NS72, NSP tank kit Yes 1 Day(s) $1579.81

16

188530 Btm - shell NS60, NSP tank kit (d) Yes 1 Day(s) $1438.31

16

188528 Btm - shell NS36, NSP tank kit Yes 1 Day(s) $1277.67

16

188527 Btm - shell NS24, NSP tank kit No N/A N/A N/A

16

188529 Btm - shell NS48, NSP tank kit Yes 1 Day(s) $1690.54

18

194893 Spacer -2 in. external Yes 1 Day(s) $10.13

21

154722 Foot NS/PF Yes 1 Day(s) $60.22

22

195829 Plug - 2 in. drain Yes 1 Day(s) $7.08

23

194913 Piping assy. - lower w/drain Yes 1 Day(s) $53.05

24

188529 Shell - btm. NS48, NSP tank kit Yes 1 Day(s) $1690.54

24

188531 Shell - btm. NS72, NSP tank kit Yes 1 Day(s) $1579.81

24

188530 Shell - btm. NS60, NSP tank kit (d) Yes 1 Day(s) $1438.31

24

188528 Shell - btm. NS36, NSP tank kit Yes 1 Day(s) $1277.67

24

188527 Shell - btm. NS24, NSP tank kit No N/A N/A N/A

25

154747 Spacer - 2.8 in. dia. x 1/4 in. pvc Yes 1 Day(s) $4.05

26

192013 Nut - 5/16 in.-16 s/s Yes 1 Day(s) $6.17

27

72173 Washer 5/16 in. s/s flat Yes 1 Day(s) $1.02

28

192194 Retainer - grid Yes 1 Day(s) $39.76

31

194988 Spring, NS Yes 1 Day(s) $5.10

32

53004800 Washer, .890 o.d., .430 i.d., .164 No N/A N/A N/A

33

194989 Nut, machined Yes 1 Day(s) $8.31

34

172855 Strainer -air vent 3/4 in. (c) Yes 1 Day(s) $14.08

35

273512 Bleeder screw Yes 1 Day(s) $6.52

36

273513 O-ring bleeder Yes 1 Day(s) $0.54

37

273501 Cap obsolete Yes 1 Day(s) $3.68

38

155050 Gauge - back mount pressure Yes 1 Day(s) $26.19

39

274494 O-ring Yes 1 Day(s) $4.84
