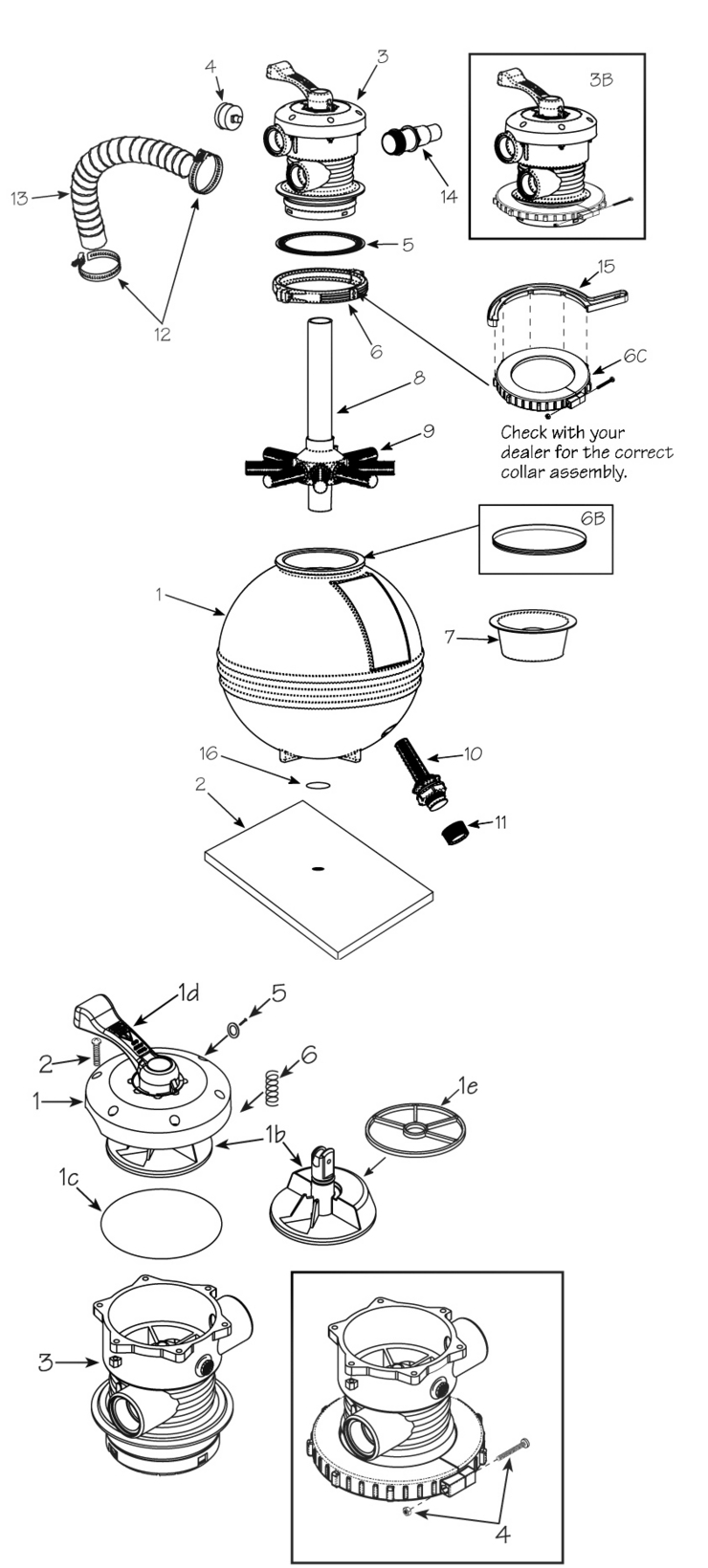

Here is the schematic view you requested:

Category: Sand Filter Parts
Manufacturer name: Waterway
Model Name: TWM Sand Filter

Waterway TWM-Sand-Filter replacement parts

KEY # SKU # Product Description In-Stock Ships In Our Price Qty

1

505-0161 16"" Sand Filter Body w/ Threaded Sleeve Yes 1 Day(s) $191.64

1c

805-0254 Lid O-Ring (2001 & Before) Yes 1 Day(s) $5.43

1d

602-1931 Lid Handle Only Yes 1 Day(s) $7.60

1e

805-0254 Lid O-Ring (2003) Yes 1 Day(s) $5.43

1f

711-1910B Diverter Gasket (Spider) (NOTE: We recommend purchasing gasket glued into diverter by factory) Yes 1 Day(s) $13.02

1b

600-9500 Diverter Valve Assembly Yes 1 Day(s) $29.08

1

505-0191 19"" Sand Filter Body w/ Threaded Sleeve Yes 1 Day(s) $229.99

1

505-0221 22"" Sand Filter Body w/ Threaded Sleeve Yes 1 Day(s) $253.05

1

505-0261 26"" Sand Filter Body w/ Threaded Sleeve Yes 1 Day(s) $344.97

1

600-9600 Multi-Port Lid Assembly Yes 1 Day(s) $76.42

2

819-0010 Lid Screw Yes 1 Day(s) $1.38

2

672-1000 Equipment Base Yes 1 Day(s) $28.23

3

VS0-02 Multi-Port Valve Assembly Yes 1 Day(s) $93.37

3

820-0013 Hex Nut Yes 1 Day(s) $1.38

3B

VS0-03 Multi-Port Valve Assembly with Split-Nut Yes 1 Day(s) $100.34

4

800-0100 Split-Nut Bolt & Nut Yes 1 Day(s) $2.76

5

800-0150 O-Ring Kit w/ Pin & Washer Yes 1 Day(s) $9.21

5

711-1920 Collar Gasket (Use with Clamp Style) Yes 1 Day(s) $8.58

6B

505-3000 Threaded Sleeve Assembly Yes 1 Day(s) $13.49

6

505-2070 Collar Assembly Yes 1 Day(s) $29.84

6

827-0002 Spring Yes 1 Day(s) $5.12

6C

505-3010 Split-Nut Yes 1 Day(s) $15.17

7

502-2011 Sand Fill Guide Yes 1 Day(s) $4.09

8

505-2080 Lateral & Manifold Assembly for 26"" Filter Yes 1 Day(s) $55.93

8

505-2040 Lateral & Manifold Assembly for 16"" Filter Yes 1 Day(s) $55.93

8

505-2050 Lateral & Manifold Assembly for 19"" Filter Yes 1 Day(s) $55.93

8

505-2060 Lateral & Manifold Assembly for 22"" Filter Yes 1 Day(s) $55.93

9

505-1930 Lateral - Threaded Style (2001 & Before) Yes 1 Day(s) $4.48

9

505-1950 Lateral - Twist Style (2003) Yes 1 Day(s) $4.48

10

505-2020 Drain Assembly Yes 1 Day(s) $10.57

11

505-2030 Drain Cap Assembly Yes 1 Day(s) $4.85

13

872-9001 Corrugated Hose - Black 3 Ft. Yes 1 Day(s) $9.77

13

872-9002 Corrugated Hose - Black 6 Ft. Yes 1 Day(s) $13.02

14

425-1928 Waste Adapter Fitting Yes 1 Day(s) $10.45

15

505-1970 Collar Wrench f/Threaded Style Split-Nut (Opt) Yes 1 Day(s) $11.60

16

218-6680 Washer Stand Yes 1 Day(s) $1.86
